Coresun Drive Slewing hajtások forgócsapágyból, csigatengelyből, házból, csapágyból, motorból és így tovább. A motor meghajtja a csigatengelyt, a forgócsapágy külső gyűrűje forog, a külső gyűrű a karimán keresztül adja ki a nyomatékot, míg a forgócsapágy belső gyűrűje a házban van rögzítve.
SC14 forgóhajtású sebességváltó 40-60 ㎡PV napelemes nyomkövetőhöz, 1000-2000kg tehersúlyhoz.
Termékrajzok
Termékleírás:
|
Modell: |
SC14 |
Származási hely |
Changzhou, Kína |
|
Márka |
Coresun meghajtó |
típus |
Zárt |
|
Anyag |
42CrMo, 50Mn |
Kimeneti nyomaték |
17K N.m |
|
Döntési pillanatnyi nyomaték |
67.8K N.m |
Tartónyomaték |
48K N.m |
|
Statikus axiális besorolás |
555 KN |
Statikus radiális besorolás |
222 KN |
|
Dinamikus axiális besorolás |
133 KN |
Dinamikus radiális besorolás |
117 KN |
|
Áttétel |
85:1 |
Hatékonyság |
40% |
A Coresun Drive biztosítja az alapanyag minőségét és a késztermék 100%-os ellenőrzését.

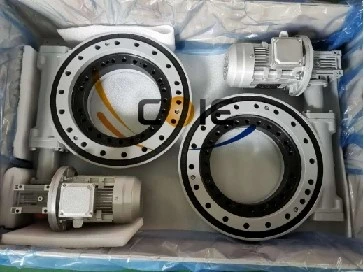

Gyártási fotó és alkalmazás
Népszerű tags: Slew drive napkövető elektromos motorral, Kína, gyártók, beszállítók, személyre szabott
